Ganz ZN-M2AF: обзор миниатюрной IP-камеры для помещений

05 мая 2014, Однокрылов Владимир 0
Героем нашего очередного обзора стала ультракомпактная IP-камера Ganz ZN-M2AF. Миниатюрная модель предназначена для видеонаблюдения в помещениях и позволяет снимать видео разрешением 1080p, при необходимости с использованием 5-кратного зумирования. Поддержка стандарта PoE даёт возможность подводить питание к камере по сетевому кабелю, что значительно упрощает подключение.

Видеообзор Ganz ZN-M2AF #

Комплект поставки Ganz ZN-M2AF #

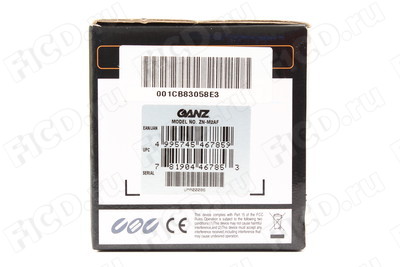

К нам на тестирование камера Ganz ZN-M2AF приехала в фирменной коробке из плотного картона.

Упаковка IP-камеры Ganz ZN-M2AF

Внутри коробки обнаружился комплект из:

  • Самой камеры.

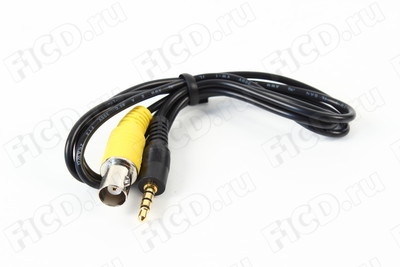

  • Композитного кабеля.
  • Диска с ПО.

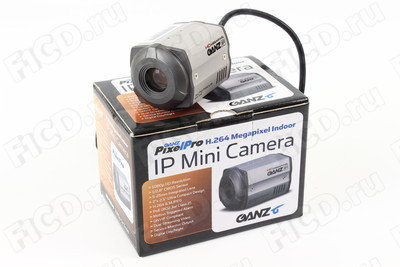

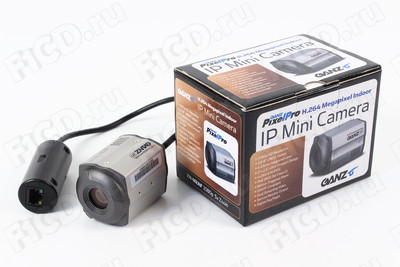

Комплектация IP-камеры Ganz ZN-M2AF

В розничный комплект поставки также входит крепление под стандартную резьбу, которое можно установить на камеру как сверху, так и снизу. Однако нам крепление по какой-то причине не досталось.

Дизайн и технические характеристики Ganz ZN-M2AF #

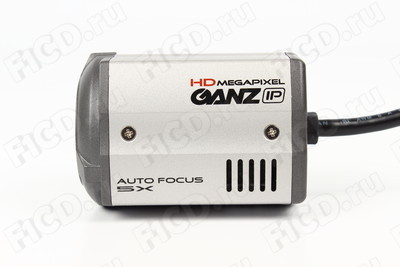

Корпус камеры весьма компактный – всего 51х47х63 мм. Никаких элементов управления на нём нет – лишь вентиляционные отверстия, объектив и несколько углублений с резьбой.

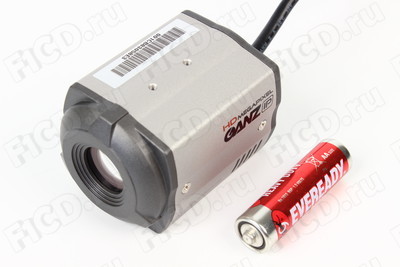

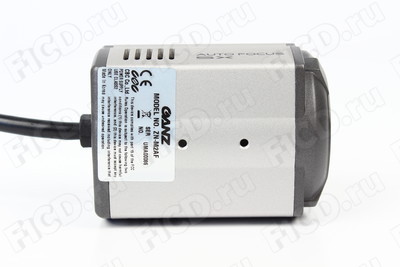

Камера Ganz ZN-M2AF

Вес устройства составляет 173 г с кабелем, что не удивительно при алюминиевом корпусе.

Ganz ZN-M2AF на весах

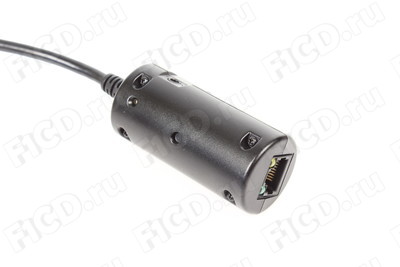

Даже сетевой порт с поддержкой PoE и композитный видеовыход BNC вынесены в отдельный адаптер на несъёмном кабеле. Адаптер можно разобрать, отсоединить кабель, пропустить его через кронштейн или отверстие в стене либо на потолке и собрать обратно.

Основание IP-камеры Ganz ZN-M2AF
Коннекторы камеры Ganz ZN-M2AF

Официальные технические характеристики устройства вы можете посмотреть в таблице.

Модель Ganz ZN-M2AF
Среда использования Внутренняя
Формфактор Миникамера
Материал корпуса Алюминий
Пыле- и влагозащищённость Нет
Вандалозащищённость Нет
Разрешение матрицы 2096x1561 точек
Тип матрицы КМОП
Размер матрицы 1/2,8 дюйма
Видепотоки 2
Тип развёртки Прогрессивная
Чувствительность 0,24 Люкс при F3.5
Тип объектива Встроенный, автофокусный, оптическое увеличение 5х, удаленное управление
Параметры объектива F 5.0~25.0 мм
Скорость затвора От 1/4 до 1/2000 с
Форматы сжатия видео Motion JPEG, H.264
Частота кадров
  • Motion JPEG: до 30 fps при 1920x1080
  • H.264: до 30 fps при 1920x1080
Работа с изображением
  • Положение кадра: отражение, переворот
  • Private Mask.
  • Настройки качества: яркость, контрастность, насыщенность, оттенок
Многопоточность
  • Возможность одновременной трансляции в Motion JPEG и H.264
  • Поддержка Unicast и Multicast
  • Поддержка 3GPP/ISMA RTSP
Автофокус Да
Встроенный микрофон Нет
Проводная сеть (LAN) Ethernet 10/100, RJ-45
PoE (питание через Ethernet) Да
Слот для карт памяти Нет
Входы/выходы для подключения устройств тревожной сигнализации Нет
Датчик звука Нет
Безопасность HTTPS подключение, многопользовательский доступ с защитой по паролю, фильтр по IP-адресам
Сетевые протоколы Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, RTCP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
Совместный доступ Не более 10 одновременных подключений. Без ограничения при использовании Multicast
Размер 51х47х63 мм
Вес 173 г

Тестирование Ganz ZN-M2AF #

Поворот и наклон камеры осуществляются только вручную и только посредством крепления, причём повернуть один лишь объектив физически невозможно – только корпус целиком. Проверять положение камеры можно на аналоговом мониторе, подключённом к сервисному порту, или с помощью веб-интерфейса. Для доступа в него нужно знать IP-адрес устройства, который сообщит утилита MULTI Upgrade Tool, способная как обновить прошивку камеры, так и откорректировать её сетевые настройки.

Программа обновления камеры Ganz ZN-M2AF

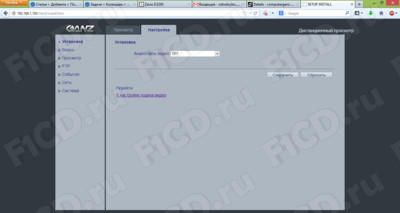

Главная страница веб-интерфейса Ganz ZN-M2AF

В дополнительном окне можно подстроить автофокус и пятикратный зум, управляемые в режиме реального времени.

Настройка фокуса и увеличения в Ganz ZN-M2AF

В меню настроек камеры доступны выбор режима работы и параметры видеопотоков. Последних всего два, но для каждого можно задать тип сжатия, качество и разрешение.

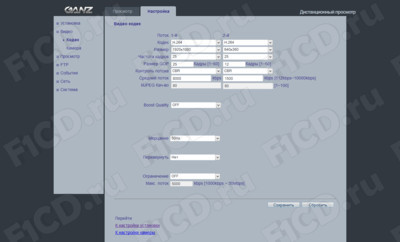

Настройки видеопотоков в Ganz ZN-M2AF

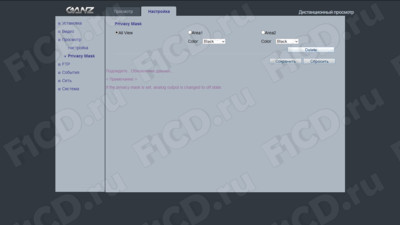

Также можно задать реакцию на движение в кадре в четырёх областях с разной чувствительностью, настроить работу с FTP и локальной сетью, и даже private mask.

Настройки изображения в веб-интерфейсе Ganz ZN-M2AF

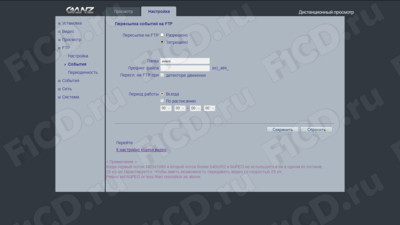

Настройка FTP на Ganz ZN-M2AF
Настройки оповещений по email
Настройки детектора движения в Ganz ZN-M2AF

Максимальное количество кадров, выдаваемое камерой на разрешении 1920х1080 точек, составляет до 25 кадров/с в формате H.264 в максимальном для неё качестве.

Примеры кадров с записей Ganz ZN-M2AF

Также Ganz ZN-M2AF неплохо справляется со съёмкой при затемнении — минимальная светимость составляет 0,24 люкса, а реакция матрицы на изменение освещённости довольно быстрая. Примеры видео вы можете загрузить по следующим ссылкам:

Как и практически для всей линейки IP-камер Ganz, для записи с этой камеры используется фирменная панель управления DMS Lite, которая устанавливается на обычный ПК. Она позволяет не только контролировать и настраивать подключённые камеры, но также хранить специальные журналы событий, включая как срабатывания датчиков тревоги, так и определение движения в кадре.

Главное окно DMS Lite

Для удобства пользования фирменная программа позволяет объединять камеры в группы, в пределах которых пользователю будет легче реагировать на изменение обстановки или просматривать архивы записей.

Настройки камеры в DMS Lite

Также для записи с данной модели можно использовать специализированный сетевой видеорекордер, например Ganz NR8HL, о котором вы можете прочитать подробнее в обзоре IP-камеры Ganz ZN-MD221M. Энергопотребление Ganz ZN-M2AF при подключении к фирменному NVR, по нашим наблюдениям, не превышало 2,5 Вт, а нагрев корпуса был минимален.

Ganz ZN-M2AF: резюме #

На момент тестирования стоимость Ganz ZN-M2AF составляет около 18000 рублей. Камеру отличают высокая компактность, малый вес, гибкость в управлении объективом и хорошее качество изображения. Из минусов можно было бы отметить разве что отсутствие крепления, но это претензия исключительно к нашему тестовому образцу – в розничном комплекте крепление предусмотрено.

Плюсы Ganz ZN-M2AF: #

  • Хорошее качество съёмки с высоким разрешением.
  • Автофокус.
  • Оптическое увеличение.
  • Стабильная работа.

Минусы Ganz ZN-M2AF: #

  • Существенных не обнаружено.

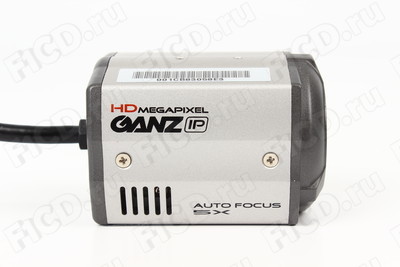

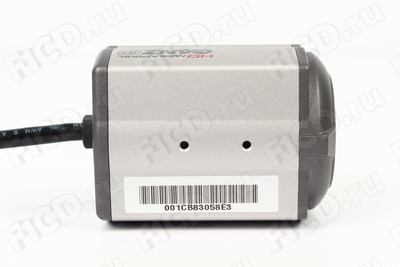

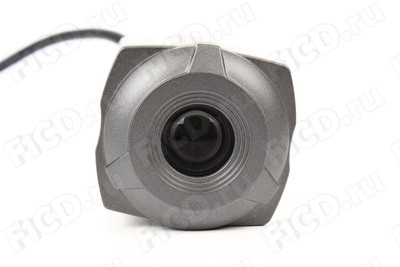

Фотогалерея Ganz ZN-M2AF #

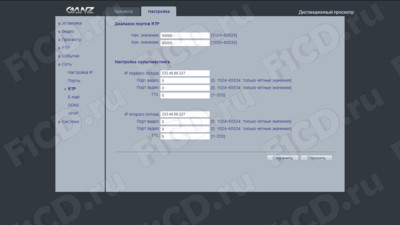

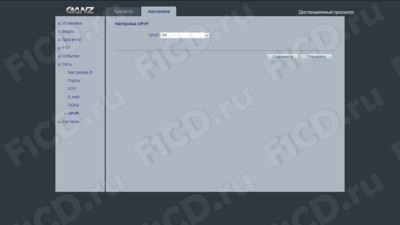

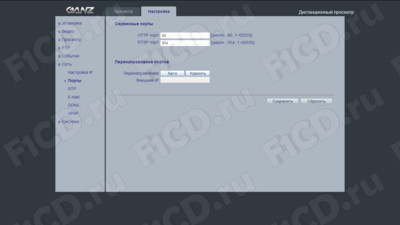

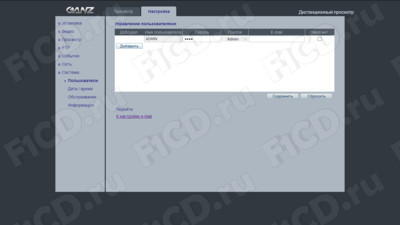

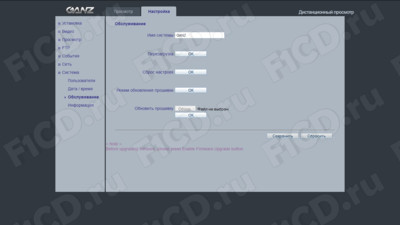

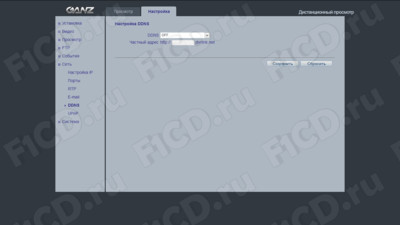

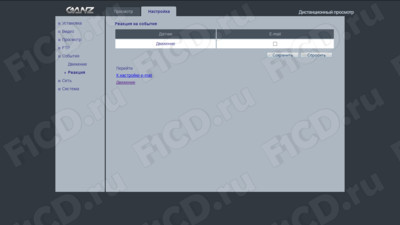

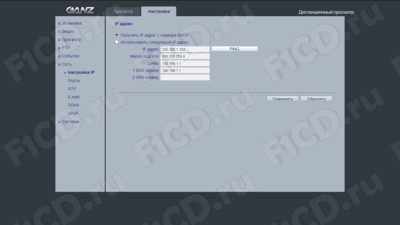

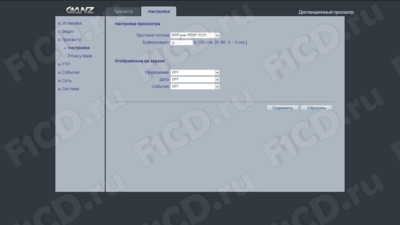

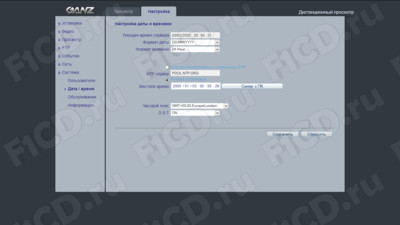

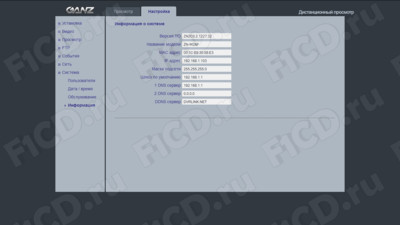

Веб-интерфейс Ganz ZN-M2AF #

Протестировано в F1CD.ru
