Обзор AirTies Air 4420-TV: беспроводная связь для современного телевизора

11 июля 2011, Попов Дмитрий 3
Что делать, если IP-телевизор есть, а желания тянуть Интернет к нему проводами через весь дом – нет? Или, например, нужно установить несколько IPTV-устройств без прокладки индивидуальных линий связи к каждому из них? Или просто удлинить Ethernet? Ответом может стать комплект для организации беспроводной сети AirTies Air 4420-TV.

Видеообзор AirTies Air 4420-TV #

Комплект поставки AirTies Air 4420-TV #

Приехало оборудование к нам в черной картонной коробке с декоративной цветной обложкой и надписями преимущественно на русском языке. Вообще говоря, продукт локализован весьма качественно: документация, интерфейс, и даже упаковка – всё переведено на русский язык.

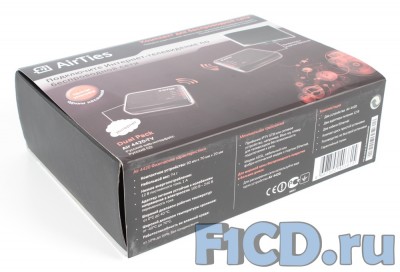

Упаковка AirTies Air 4420-TV

В ней был размещен полный комплект устройств, программного обеспечения и кабелей:

  • Два устройства AirTies Air 4420-TV.
  • Два адаптера питания 12В.

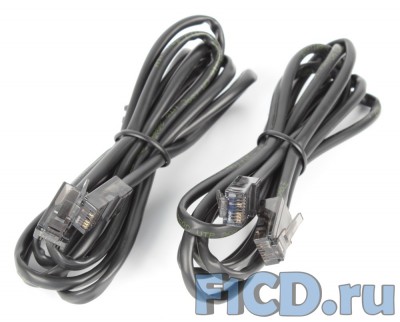

  • Два кабеля Ethernet.

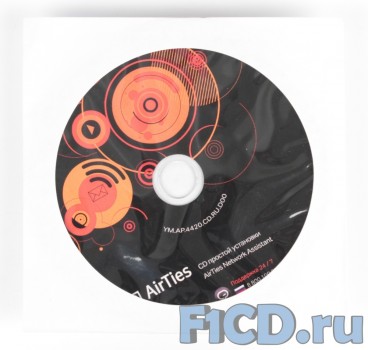

  • Компакт-диск быстрой установки.
  • Руководство по установке.
  • Гарантийный талон.

Комплект поставки целиком выглядит так:

Комплект поставки AirTies Air 4420-TV

Информация о вариантах использования AirTies Air 4420-TV есть и на сайте компании, и даже на задней поверхности коробки: здесь показаны два основных варианта – доступ к контенту в сети Интернет и доступ к вашей собственной коллекции на USB-дисках. Более подробно о комплектации – в нашем видео.

Внешний вид AirTies Air 4420-TV #

Корпус устройств AirTies Air 4420-TV выполнен из пластмассы черного цвета. Две миниатюрных коробочки вполне уместятся на ладони взрослого человека.

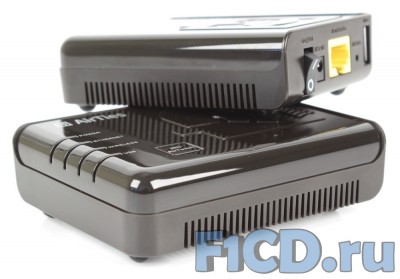

Блоки AirTies Air 4420-TV

Верхняя крышка декорирована рельефным логотипом компании.

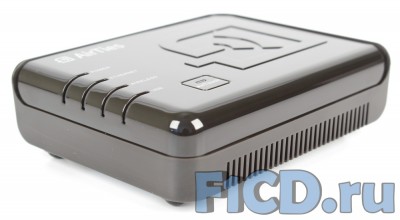

Верхняя крышка блока AirTies Air 4420-TV

По ее левому краю расположены индикаторы работы: Power, Ethernet, Wireless, USB. Чуть ниже индикаторов — кнопка AirTouch, применяющаяся при поиске новых устройств и расширении сети.

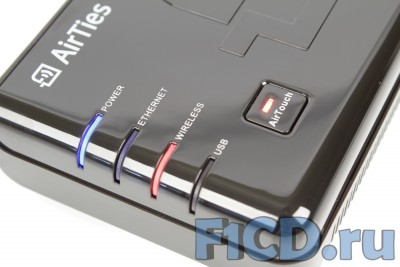

Индикаторы AirTies Air 4420-TV

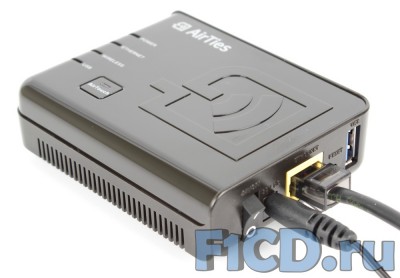

На левом торце корпуса сосредоточены все разъемы: питания 12В, Ethernet, отверстие кнопки Reset, USB. Здесь же, слева — выключатель питания.

Задняя панель блока AirTies Air 4420-TV

Вся нижняя поверхность устройств полностью отдана под вентиляционные решетки.

Оборотная сторона блока AirTies Air 4420-TV

Посмотрим, как поведет себя компактный прибор в работе, сильно ли будет нагреваться? По крайней мере, разработчики его конструкции позаботились о том, чтобы пространство под днищем AirTies Air 4420-TV хорошо проветривалось: ножки корпуса высокие, и даже при монтаже на стену корпус будет удерживаться на некотором расстоянии от ее поверхности.

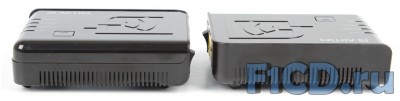

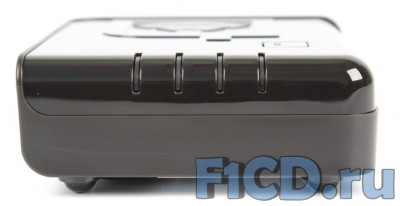

AirTies Air 4420-TV – вид сбоку

Характеристики AirTies Air 4420-TV #

Блоки AirTies Air 4420-TV, входящие в комплект для организации беспроводной сети представляют собой многофункциональные устройства, умеющие выполнять работу роутера, беспроводной точки доступа 300 Мбит/с и репитера.

Беспроводные блоки AirTies Air 4420-TV

Они работают в двух диапазонах Wi-Fi — 2,4 и 5 ГГц, обеспечивая высокоскоростное соединение N-стандарта, еще AirTies Air 4420-TV поддерживает и более медленные G-соединения стандарта 54 Мбит/с 802.11a/g. Такой подход позволяет эффективно организовать связь для передачи потоков видеоданных и передавать их на частоте 5 ГГц, избегая перегрузок обычно более загруженного низкочастотного диапазона. В идеале, можно достичь скорости до 300 Мбит/с. По сравнению с диапазоном 2,4 ГГц, диапазон 5 ГГц предоставляет в 7 раз более производительное соединение по числу каналов. Кроме этого, используется технология Dynamic Channel Change (динамической смены канала) от AirTies, обеспечивая постоянную проверку на наличие и выбор самого лучшего из доступных каналов передачи данных.

Встроенная функция UPNP AV/DLNA мультимедиасервера позволяет сделать внешний USB-диск общим хранилищем, а аудио-видеоконтент на нем – доступным для всех пользователей. По беспроводному высокоскоростному соединению AirTies Air 4420-TV передает мультимедиа-файлы (кино, фото, музыку), находящиеся на диске, используя телевизор и плееры с поддержкой данных функций.

Поддержка специально разработанной технологии беспроводной передачи видео в диапазоне 5 ГГц делает устройство AirTies Air 4420-TV возможным решением для просмотра фильмов высокой чёткости (HD) по беспроводному соединению. Наши тесты подтвердили способность воспроизводить HD видео без артефактов с носителей, подключенных к порту USB и с дисков компьютера, подключенного к порту Ethernet блока AirTies Air 4420-TV. Долой провода?

Используя технологию AirTies MESH можно добавлять репитеры в сеть, не изменяя каких-либо установок, одним нажатием кнопки AirTouch. Устанавливая новый блок AirTies Air 4420-TV на границе работы предыдущего мы расширяем географию нашей мультимедийной сети, а также ликвидируем зоны слабого или неуверенного приема. Так можно перебросить медиалинии на другой этаж, не сделав ни одного отверстия в стене и не протянув ни одного кабеля.

Сводные технические характеристики блоков комплекта следующие:

Порты Power (12V DC), 1 x 10/100 Ethernet (RJ-45, auto MDI/MDIX), USB
Протоколы связи PPPoE, RFC1483 Bridging, RFC1483 Routing
Роутер и файервол Advanced Anti-DoS SPI Firewall; IP and MAC фильтрация; Port forwarding; DMZ; Static Routing; DHCP сервер и клиент; DNS Proxy; PPP (PAP/CHAP/MSCHAP)
Мощность передатчиков Макс. 20 dBm EIRP @2,4ГГц, макс. 23 dBm EIRP @5ГГц
Беспроводная безопасность WPA2-Enterprise, WPA2-Personal, WPA-Enterprise, WPA-Personal, WEP (64/128 bit), фильтрация по MAC, скрытие SSID
Беспроводные стандарты IEEE 802.1b, 802.11g, 802.11a, 802.11n, 802.11d, 802.11e, 802.11i
Скорости работы беспроводного модуля, Мбит/с 1,2, 5.5, 6, 9, 11, 12, 24, 36, 48, 54, 72, 144, 150, 300
Диапазоны частот ETSI 2400 МГц – 2483 МГц (13 каналов). 5.150-5.250 (UNII1), 5.250-5.350 (UNII2), 5.475-5.725 (Mid Band UNII), 5.725-5.825 (UNII3)
Функция Plug & Play Есть
Индикаторы Power, Wireless, USB, Ethernet, AirTouch

Что касается замены кабелей, то здесь есть ограничения – порты на корпусе AirTies Air 4420-TV – порт Ethernet 10/100 и порт USB, поэтому нужно учесть их пропускную способность, особенно если речь идет о воспроизведении высококачественного HD видео. Это означает, что данный комплект нельзя использовать как замену кабелям во всех 100% случаев. Не мудрствуя лукаво: 5 ГГц беспроводная сеть может обеспечить до 300 Мбит/с, но бытовые устройства с Wi-Fi интерфейсами 5 ГГц найти непросто, при конвертации же Ethernet – Wi-Fi – Ethernet нас ограничит пропускная способность Ethernet – не более 100 Мбит/с, а уж при работе с USB-интерфейсом скорость передачи становится совсем невелика — от 22 до 45 Мбит/с

Использование AirTies Air 4420-TV #

Как же в реальной жизни действует чудесная теория? В принципе, все работает, как написано. Комплекта AirTies Air 4420-TV достаточно для организации соединения "Интернет — IPTV телевизор", "Интернет – STB – телевизор" или "USB-диск — сетевой плеер".

Возможный вариант использования AirTies Air 4420-TV

Порадуется также владелец принтера — AirTies Air 4420-TV предоставит свой USB-порт и для печатающего устройства, превращая его в сетевое. Причем USB-диск и принтер могут быть подключены к блоку AirTies Air 4420-TV одновременно, используя USB-хаб.

Кстати, официально поддерживаемых USB-дисков всего два:

  • Iomega PRESTIGE (320 Гбайт, 5400 об/мин, 2,5").
  • LG XD5 (320 Гбайт, 5400 об/мин, 2,5").

Полностью настроенная беспроводная сеть AirTies умеет самовосстанавливаться после сбоев питания — несколько секунд ожидания, и устройства снова в строю. Имеются также встроенные средства самодиагностики, позволяющие ликвидировать проблемы целостности сети одним кликом мыши.

При первичной установке мы использовали диск с программным обеспечением из комплекта поставки, сама установка не вызвала сложностей. Пользователь не обязан обладать специальными знаниями для запуска комплекта этой беспроводной сети.

За одним исключением: сходу устройства AirTies Air 4420-TV не определились.

Не заработала система и после нашего обращения к встроенным средствам ликвидации сбоев.

Только после выхода из программы и ее перезапуска все нормально заработало и нам предложили зарегистрировать новые устройства (можно от этого отказаться).

При желании, можно дать новым сетевым узлам оригинальные имена, например такие:

Кликнув мышью на графических отображениях наших компьютеров, мы можем получать об узлах сети разнообразную информацию, а выбрав пункты меню "Расширенные настройки", имеющиеся в меню блоков AirTies Air 4420-TV, мы попадем на домашние страницы блоков – web-интерфейс управления, полностью переведённый на русский язык:

Это расширенный web-интерфейс, предоставляющий продвинутому пользователю доступ к настройкам LAN и WAN, выбору алгоритма шифрования, определения правил пользования USB-устройств, обновления ПО, медиасервера и многими другими параметрам:

Мы испробовали с блоками AirTies Air 4420-TV различные флеш-брелоки и USB HDD, не входящие в список рекомендованного оборудования. Надо сказать, с переменным успехом:

Тип носителя Производитель и название Объем Чтение Запись
USB HDD Seagate FreeAgent GoFlex Desk USB 3.0 3 Тбайт Нет Нет
USB HDD Seagate FreeAgent GoFlex USB 3.0 500 Гбайт Да Да
Flash-drive OCZ ATV 8 Гбайт Да Нет
Flash-drive Acer 2 Гбайт Да Да

Диск Seagate FreeAgent GoFlex Desk USB 3.0 вообще не определился USB-контроллером блока AirTies Air 4420-TV, возможно вся проблема в специфическом устройстве этого девайса, имеющего небольшой специализированный контроллер, превращающий несколько разделов 3 Тбайт диска в один большой USB-диск. Флэш-брелок OCZ ATV нормально определялся и читался, но возникали проблемы при записи и создании папок:

Использование в качестве сетевого диска flash-drive Acer 2 Гбайта дало следующие цифры – 22 Мбит/с на чтение и запись:

USB HDD Seagate FreeAgent GoFlex 500 Гбайт продемонстрировал лучшие результаты – 35 Мбит/с на чтение (в пиках до 45 Мбит/с) :

Использование другого компьютера в качестве источника медиаданных продемонстрировало самые высокие результаты — до 98 Мбит/с на запись и чтение, если сравнивать их с производительностью интерфейса Ethernet 100, то мы достигли максимума возможного от 100 Мбит/с.

Все же AirTies Air 4420-TV не предназначен для замены сегментов компьютерных сетей, хотя и может формально выполнять похожие функции. Для тех пользователей, у кого возникнут вопросы, производитель предлагает круглосуточную техническую поддержку – в том числе и по бесплатному телефону.

Температура блоков AirTies Air 4420-TV #

Да, устройства прилично нагреваются при активной работе, как, увы, и многие другие современные роутеры. Большое количество вентиляционных отверстий на нижней поверхности сделано неспроста — их не в коем случае нельзя закрывать, а также класть блоки на мягкую или ворсистую поверхность. Даже будучи просто установленными друг на друга, без перекрытия вентиляционных каналов блоки AirTies Air 4420 так существенно взаиморазогревают друг друга, что их некомфортно брать в руки, а поверхность стола под нижним блоком воспринимается как горячая, а не теплая. Их судьба — существовать строго в одиночестве и с хорошей циркуляцией воздуха.

AirTies Air 4420-TV | Резюме #

Если Ваше медиаустройство по каким-либо причинам лишено интерфейса Wi-Fi, а очень хочется интегрировать его в уже имеющуюся сеть с доступом в Интернет без протягивания лишних проводов и установки дополнительных компьютеров – то AirTies Air 4420-TV это решение для Вас. Если есть файлы, до которых нам надо дотянуться через пару стен и без постоянно работающего компьютера – AirTies Air 4420-TV решение для Вас. Если у Вас есть старый Ethernet и Вы захотели одномоментно удлинить его "по воздуху" – Вы останетесь довольны, если это все, что Вам требуется.

AirTies Air 4420-TV не заменит полноценной, хорошо спроектированной, сети, учитывающей потребности передачи из разных сред, с различными скоростями к устройствам с различными цифровыми интерфейсами, но может стать весьма полезен на отдельных участках сети. Максимальная устойчивая скорость передачи, которой нам удалось добиться от комплекта AirTies Air 4420-TV была порядка 92 Мбит/с.

Средняя цена AirTies Air 4420-TV на момент тестирования — 3000 – 3200 руб.

Плюсы AirTies Air 4420-TV: #

  • Комплект самодостаточен.
  • Самовосстановление системы после сбоя питания.
  • Помимо IPTV-устройств к ресурсам Интернет могут получить доступ компьютеры и многие другие устройства с ethernet-интерфейсом.
  • Расширение сети не требует настройки.

Минусы AirTies Air 4420-TV: #

  • Не все USB-носители поддерживаются.
  • Невысокая скорость при работе с USB-портом.

Галерея фото AirTies Air 4420-TV #
