Titan TTC-NC95TZ(RB): обзор кулерной "башни" на четырёх тепловых трубках

21 февраля 2014, Однокрылов Владимир 0
На этот раз в нашей тестовой лаборатории побывал универсальный процессорный кулер Titan TTC-NC95TZ(RB). Модель классической башенной конструкции обладает алюминиевым радиатором и четырьмя 6-миллиметровыми тепловыми трубками из меди. Комплектный вентилятор размером 120х120x15 мм вращается со скоростью 150-1500 об/мин, причём поддерживается установка второго вентилятора.

Видеообзор Titan Dragonfly 4 TTC-NC95TZ #

Комплектация Titan Dragonfly 4 TTC-NC95TZ #

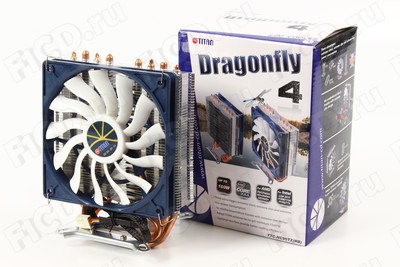

Вместилищем нашего нового испытуемого оказалась белая картонная коробка с цветной полиграфией.

Упаковка Titan Dragonfly 4 TTC-NC95TZ

Внутри не очень-то массивной упаковки обнаружились:

  • Сам кулер Titan Dragonfly 4 TTC-NC95TZ.

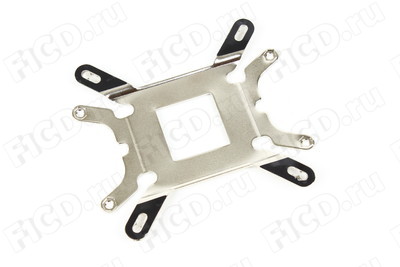

  • Универсальные крепёжные планки.

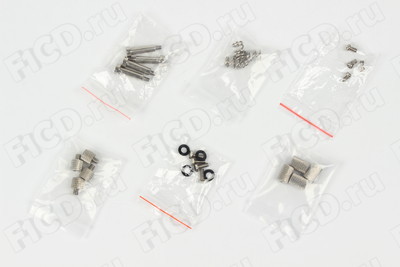

  • Набор прокладок, винтов и гаек.
Комплектация Titan Dragonfly 4 TTC-NC95TZ

А вот термопасты в комплекте тестового образца не нашлось.

Дизайн и характеристики Titan Dragonfly 4 TTC-NC95TZ #

Titan Dragonfly 4 TTC-NC95TZ представляет собой несложную конструкцию – классическая башня на тепловых трубках.

Процессорный кулер Titan Dragonfly 4 TTC-NC95TZ

Четыре медные тепловые трубки диаметром 6 мм впрессованы в алюминиевое основание и составляют с ним единую поверхность, получая тем самым прямой контакт с теплораспределительной крышкой процессора.

Основание Titan Dragonfly 4 TTC-NC95TZ

Основание неплохо отшлифовано, но зеркального блеска ждать не стоит из-за самого метода впрессовки. Впрочем, технология прямого контакта сама по себе не так критична к качеству поверхности.

Полировка основания Titan Dragonfly 4 TTC-NC95TZ

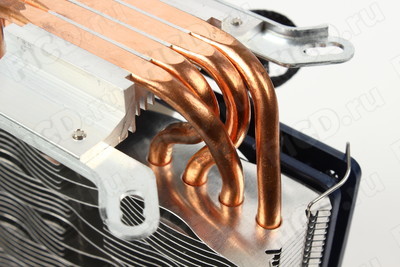

На обороте основания имеется небольшой радиатор с короткими рёбрами для дополнительного рассеивания тепла.

Минирадиатор основания Titan Dragonfly 4 TTC-NC95TZ

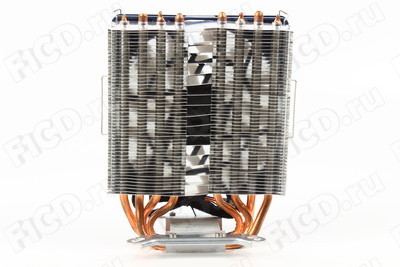

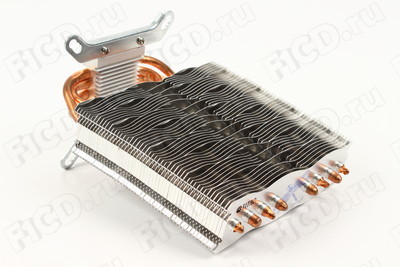

Далее трубки входят в пластины основного радиатора. Рёбра нанизаны без пайки, зато края у них имеют весьма любопытную форму.

Пластины радиатора Titan Dragonfly 4 TTC-NC95TZ

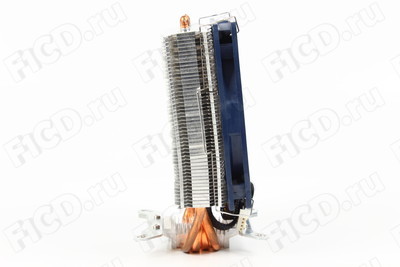

Изготовлен радиатор несимметрично, что видно при взгляде сбоку.

Вид сбоку на радиатор Titan Dragonfly 4 TTC-NC95TZ

Комплектный тонкий вентилятор диаметром 120 мм снабжён тринадцатью лопастями и вращается со скоростью от 150 до 1500 оборотов в минуту.

Вентилятор Titan Dragonfly 4 TTC-NC95TZ

Подключение вентилятора – четырёхконтактное, что позволяет использовать PWM для регулировки скорости вращения.

Коннектор питания вентилятора Titan Dragonfly 4 TTC-NC95TZ

Вентилятор крепится двумя тонкими скобами и перекрывает всю площадь радиатора.

Кулер Titan Dragonfly 4 TTC-NC95TZ

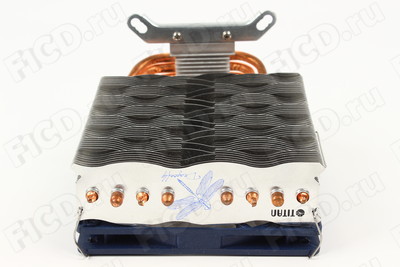

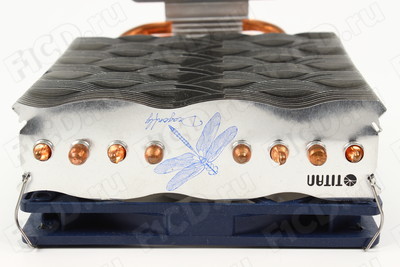

Концы тепловых трубок не имеют защитных колпачков, а на верхней пластине радиатора нанесён логотип серии.

Верхняя сторона Titan Dragonfly 4 TTC-NC95TZ

Общие размеры кулера составляют, по нашим измерениям, 160x120x71 мм при массе 425 г без крепежа.

Titan Dragonfly 4 TTC-NC95TZ на весах

Технические характеристики Titan Dragonfly 4 TTC-NC95TZ мы свели в таблицу:

Габариты (с вентиляторами) 120x71,4x160 мм
Вес кулера 425 г
Материал основания Алюминий
Материал пластин Алюминий
Количество тепловых элементов 4 трубки
Диаметр тепловых трубок 6 мм
Материал тепловых трубок Медь
Вентилятор(ов) в комплекте 1 шт.
Размер вентилятора 120x120x15 мм
Скорость вращения вентилятора 150-1500 об./мин
Количество лопастей вентилятора 13 шт.
Тип подшипника Z-axis
Поддержка процессоров

Для AMD: AM2/AM2+/AM3/AM3+/FM1/FM2
Для Intel: LGA 775/1150/1155/1156/1366/2011

TDP процессора не должно превышать 160 Вт.
Тип подключения 1х4 pin

Установить кулер просто – сначала прикручивается опорная пластина сзади материнской платы, далее при помощи прижимных планок и винтов с пружинами крепится сам кулер.

Titan Dragonfly 4 TTC-NC95TZ на материнской плате

Располагается устройство весьма экономно по части пространства – ни одна его часть не мешает элементам на плате, а небольшая ширина кулера позволяет свободно менять соседствующие с ним планки памяти.

Titan Dragonfly 4 TTC-NC95TZ на материнской плате

Крепится кулер без люфта, так что можно не бояться случайно его повернуть.

Тестирование Titan Dragonfly 4 TTC-NC95TZ #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Basic 32-bit
CPU-Z Версия 1.59
RealTemp Версия 3.60
Linpack LinX Версия 0.6.4
Furmark Версия 1.9
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 23 градусам, стендовый процессор работал на тактовой частоте 3,3 и 4,5 ГГц, а вентилятор вращался с максимальной скоростью 1500 об./мин при отключённом PWM.

Температура при максимальных оборотах без разгона
Параметры процессора при разгоне
Температура на максимальных оборотах при разгоне

Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
Titan Dragonfly 4 TTC-NC95TZ 34 47 35 61
Titan Dragonfly 3 TTC-NC85TZ 38 56 41 75
Zalman CNPS90F 39 61 42 85
Zalman FX100 44 72 59@4 ГГц 97@4 ГГц
ICE HAMMER IH-THOR 29 43 30 56
ICE HAMMER IH-4800 29 43 30 55
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
GlacialTech Igloo H58 29 47 34 56
GlacialTech Igloo H46 31 49 35 58
GlacialTech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 28 56 30 63
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71
Scythe Kozuti 34 64 45 84

Кроме температурного режима, мы измерили шум на минимальных и максимальных оборотах:

Об./мин / расстояние 10 см 30 см 50 см
150 (PWM ON) 35 дБ 33 дБ <32 дБ
1495 (PWM OFF) 52 дБ 44 дБ 40 дБ

Отсутствие люфта и использование прочного крепления с довольно жёсткими пружинами дают весьма хорошее прижатие кулера с чётким отпечатком термопасты.

Отпечаток термопасты на Titan Dragonfly 4 TTC-NC95TZ
Titan Dragonfly 4 TTC-NC95TZ в работе

Кроме шума, работу вентиляторов иногда сопровождает вибрация, но в Titan Dragonfly 4 TTC-NC95TZ она полностью отсутствовала, вне зависимости от скорости.

Titan Dragonfly 4 TTC-NC95TZ: резюме #

Стоимость Titan Dragonfly 4 TTC-NC95TZ на момент тестирования находится на уровне 1100 рублей. Кажущаяся простота конструкции не мешает кулеру эффективно удалять тепло с минимальным шумом – благодаря поддержке PWM и широкому диапазону регулировки скорости вращения. Радиатор при всей его компактности легко установить, а мешать при замене компонентов он не будет вовсе.

Плюсы Titan Dragonfly 4 TTC-NC95TZ: #

  • Хорошая производительность.
  • Простая установка.
  • Тихий вентилятор.

Минусы Titan Dragonfly 4 TTC-NC95TZ: #

  • Существенных не обнаружено.
Редакция F1CD благодарит компанию "СВЕГА"
за предоставленный для тестирования кулер Titan Dragonfly 4 TTC-NC95TZ.

Фотогалерея Titan Dragonfly 4 TTC-NC95TZ #

Протестировано в F1CD.ru
