ARCTIC Liquid Freezer 240: обзор жидкостного охлаждения для процессора

22 августа 2016, Однокрылов Владимир 0
Наш новый обзор посвящен системе жидкостного охлаждения ARCTIC Liquid Freezer 240. Модель оснащается четырьмя 120-миллиметровыми вентиляторами, комплектуется качественной термопастой и креплениями под сокеты AMD, Intel 115X и Intel 2011. В тестировании СВО продемонстрировала достойную производительность и невысокий уровень шума.

Видеообзор ARCTIC Liquid Freezer 240 #

Комплектация ARCTIC Liquid Freezer 240 #

Система водяного охлаждения под названием ARCTIC Liquid Freezer 240 прибыла к нам на тестирование в прямоугольной коробке, оформленной в фирменных цветах компании ARCTIC.

Упаковка ARCTIC Liquid Freezer 240

Внутри мы нашли следующий комплект:

  • Сама СВО ARCTIC Liquid Freezer 240.
  • Четыре вентилятора.
  • Опорные планки.

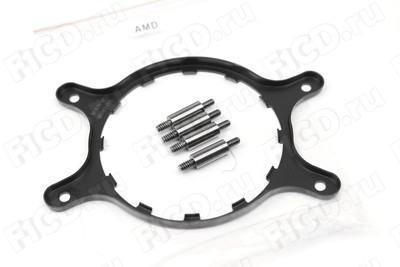

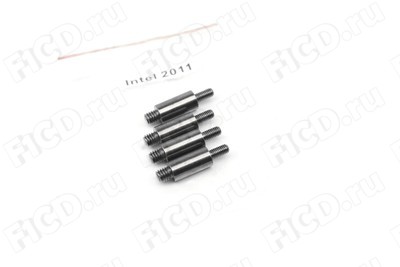

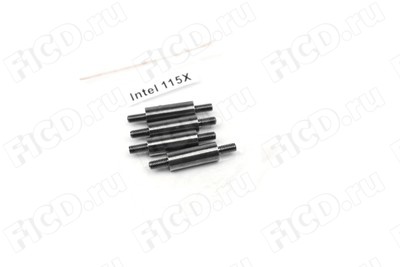

  • Наборы крепежа под сокеты AMD, Intel 115X и Intel 2011.

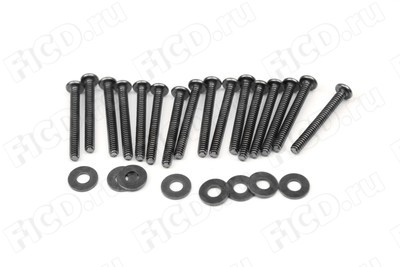

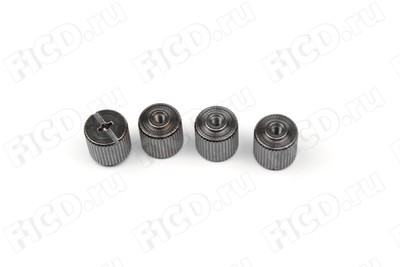

  • Зажимные винты.

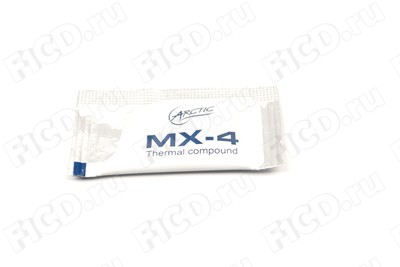

  • Термопаста.

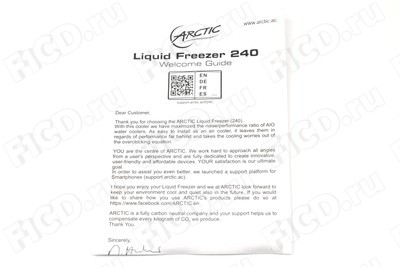

  • Документация.
Комплектация ARCTIC Liquid Freezer 240

Упаковано всё очень аккуратно – весь крепёж рассортирован, а все раздельные элементы комплекта разложены в отдельные пакетики.

Дизайн и характеристики ARCTIC Liquid Freezer 240 #

Система водяного охлаждения ARCTIC Liquid Freezer 240 состоит из водоблока со встроенной помпой, двух шлангов и теплообменника. Габаритные размеры теплообменника – 120х272х38 мм.

СВО ARCTIC Liquid Freezer 240 без вентиляторов

Форма ребер радиатора – так называемые "акульи плавники", изготовленные из окрашенного алюминия. На раме теплообменника – монтажные отверстия для вентиляторов диаметром 120 мм.

Радиатор ARCTIC Liquid Freezer 240

Диаметр помпы составляет 82 мм при толщине в 40 мм, а корпус её, за исключением металлической подошвы водоблока, изготовлен из пластика.

Помпа ARCTIC Liquid Freezer 240

Водоблок прикреплён к корпусу при помощи стандартных мелких винтов через круглое основание.

Основание водоблока помпы ARCTIC Liquid Freezer 240

Полностью зеркальной шлифовки медной подошвы не наблюдается, а ровность основания мы проверим в процессе тестирования – пока что на глаз заметна небольшая конусность.

Полировка основания ARCTIC Liquid Freezer 240

Питание помпы идет через стандартный трёхконтактный коннектор. Длина шлангов между водоблоком и радиатором составляет около 32 см.

Коннектор питания помпы ARCTIC Liquid Freezer 240

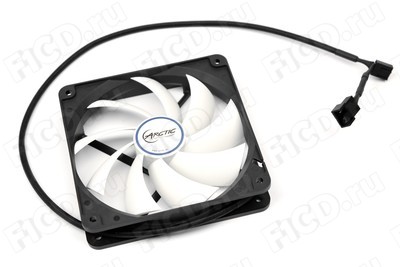

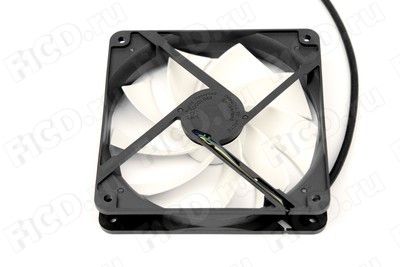

Для эффективного отвода тепла в комплекте имеются четыре девятилопастных вентилятора ARCTIC F12 PWM PST с питающими кабелями длинной 55 см.

Вентиляторы в комплекте ARCTIC Liquid Freezer 240

Маркировка на корпусе каждого вентилятора – P1300001-001 A-1, а работают они по сути каскадом – коннекторы позволяют подключить весь комплект к одному порту на материнской плате, и при этом не теряется поддержка PWM.

Коннектор вентилятора ARCTIC F12 PWM PST

Официальные технические характеристики ARCTIC Liquid Freezer 240 мы свели в таблицу:

Габариты радиатора (с вентиляторами) 272х120х88 мм
Вес кулера 776 г
Материал пластин радиатора
Алюминий
Материал пластин водоблока Медь
Диаметр шлангов

Внутренний – 6 мм

Наружный – 10,5 мм

Вентиляторов в комплекте 4 шт.
Размер вентилятора 120 мм
Скорость вращения вентилятора 500-1350 об./мин
Количество лопастей вентилятора 9 шт.
Тип подшипника FDB
Поддержка процессоров Intel LGA 1156/1155/1150/2011
AMD FM2/FM1/AM3+/AM3/AM2+/AM2
Тип подключения 1 х 4-pin + 1 х 3-pin

Устанавливать данную систему водяного охлаждения несложно – достаточно закрепить водоблок на специальной рамке, а потом прикрутить при помощи задней опорной планки и винтов к материнской плате. Далее нужно просто закрепить радиатор с вентиляторами на вентиляционной решётке корпуса, повернув его на вдув воздуха внутрь корпуса. Однако стоит помнить, что данную модель можно крепить только на решётку, приспособленную для установки двух вентиляторов диаметром 120 мм.

Водоблок ARCTIC Liquid Freezer 240 на материнской плате

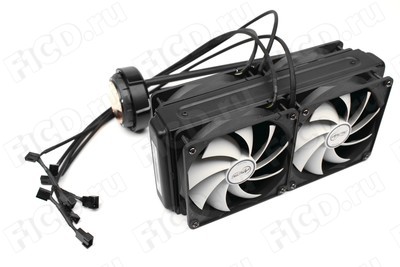

СВО ARCTIC Liquid Freezer 240 на тестовом стенде

Водоблок компактный и не соприкасается ни с элементами на материнской плате, ни с оперативной памятью. Соединительные шланги весьма пластичны и не подвержены перегибу.

Тестирование ARCTIC Liquid Freezer 240 #

Испытания проводились на тестовом стенде со следующей конфигурацией:

Аппаратное обеспечение
Материнская плата MSI Z68A-GD65 (G3)
Процессор Intel Core i5 2500K
ОЗУ Kingston KVR1333D3N9/4G
Жёсткий диск Seagate ST31000528AS 1Tb 7200rpm
Термоинтерфейс Arctic Cooling MX-4
Блок питания Tuniq PSU-ENS-1200W-BK
Программное обеспечение
Операционная система Windows 7 Home Professional 64-bit
CPU-Z Версия 1.71.1 x64
RealTemp Версия 3.70
Linpack LinX Версия 0.6.5 x64
Furmark Версия 1.15.1
Hardware Monitor Версия 1.18

Во время тестирования температура окружающего воздуха была равна 27°C, стендовый процессор работал на тактовой частоте 3,3 ГГц и 4,5 ГГц, вентиляторы вращались с максимальной скоростью 1350 об./мин.

Температура при максимальной нагрузке без разгона
Параметры процессора при разгоне
Температура при максимальной нагрузке с разгоном

Общий результат мы внесли в сводную таблицу:

Кулер Номинал Разгон
Простой Нагрузка Простой Нагрузка
ARCTIC Liquid Freezer 240 (27°C) 35 52 37 61
Thermaltake MeOrb II 32 71 43 91
Titan Dragonfly 4 TTC-NC95TZ 34 47 35 61
Titan Dragonfly 3 TTC-NC85TZ 38 56 41 75
Zalman CNPS90F 39 61 42 85
Zalman FX100 44 72 59@4 ГГц 97@4 ГГц
ICE HAMMER IH-THOR 29 43 30 56
ICE HAMMER IH-4800 29 43 30 55
Thermaltake BigTyp Revo (1000 RPM) 34 50 36 67
Thermaltake BigTyp Revo (1800 RPM) 35 50 35 63
GlacialTech Igloo H58 29 47 34 56
GlacialTech Igloo H46 31 49 35 58
GlacialTech Igloo 5620 33 52 39 64
Thermaltake Contac 30 35 50 36 60
Arctic Cooling Freezer 13 Pro CO 33 53 40 68
Arctic Cooling Freezer 13 Pro 35 54 39 68
Thermaltake Silent 1156 (CLP0552) 35 61 41 76
Thermaltake Jing 32 53 38 65
Thermaltake Frio OCK 37 50 36 62
Thermaltake Frio 32 51 37 64
Noctua NH-D14 32 50 37 62
Scythe Mugen 3 34 50 38 63
Thermalright True Spirit 140 28 56 30 63
Thermalright Macho HR-02 28 50 38 61
Zalman CNPS12X 29 48 32 59
Titan HATI 28 48 36 62
Thermaltake SlimX3 29 71
Scythe Kozuti 34 64 45 84

Кроме температурного режима, мы измерили уровень шума на максимальных оборотах:

Об./мин / расстояние 10 см 30 см 50 см
4х1350 (100%) 34 дБ <32 дБ <32 дБ

Прижатие основания водоблока оставляет желать лучшего – в итоге плотно соприкасается с теплораспределителем процессора едва ли половина площади, что и сказалось на результатах. Термопаста Arctic Cooling MX-4 хоть и является одной из лучших в своем классе, но заменить полноценный контакт она всё же не в состоянии.

Отпечаток термопасты на водоблоке ARCTIC Liquid Freezer 240
Отпечаток термопасты на процессоре тестового стенда

Тем не менее результат данная система показала вполне достойный.

ARCTIC Liquid Freezer 240: резюме #

На момент тестирования стоимость ARCTIC Liquid Freezer 240 находится в диапазоне 6000-7000 рублей. Данная модель показывает не только хорошую производительность, несмотря на некоторую неровность основания водоблока, но и удобна в установке. Также стоит отметить неожиданно низкий уровень шума на максимальной скорости вращения – при четырёх-то вентиляторах, работающих в унисон.

Единственное, на что стоит обратить внимание перед покупкой, – это на возможность монтажа в ваш корпус, поскольку для крепления радиатора на корпусе нужно два соприкасающихся посадочных места под 120 мм вентиляторы. Что касается качества изготовления, то оно на высоте – нет острых углов, собрано всё без люфтов, все винты закручиваются без проблем, а шланги плотные и не перегибаются.

Плюсы ARCTIC Liquid Freezer 240: #

  • Низкий уровень шума.
  • Хорошая производительность.
  • Качественная сборка.
  • Быстрая установка.

Минусы ARCTIC Liquid Freezer 240: #

  • Существенных не обнаружено.
